Sujet du message: Boitier de Centralisation 307
Répondre en citant

Bonjour à tous,

J'avais réalisé un post sur ce forum pour ma centralisation 307 qui ne fonctionnait plus. Avec pp2000/Lexia, j'ai pu voir que le soft n'arrivé pas à communiquer avec les portes... Ce n'était donc pas que un relais de HS. C'est certainement le composant qui gère le centralisation qui était HS.

J'ai donc opté pour la solution du boitier additionnel pour la centralisation.
Mais c'est horrible ! je n'arrive pas a faire fonctionner une des 4 serrures de la tuture ...

J'ai acheté ce boitier :

http://www.cars-auto.fr/fr/home/740-kit-centralisation-peugeot-307.html

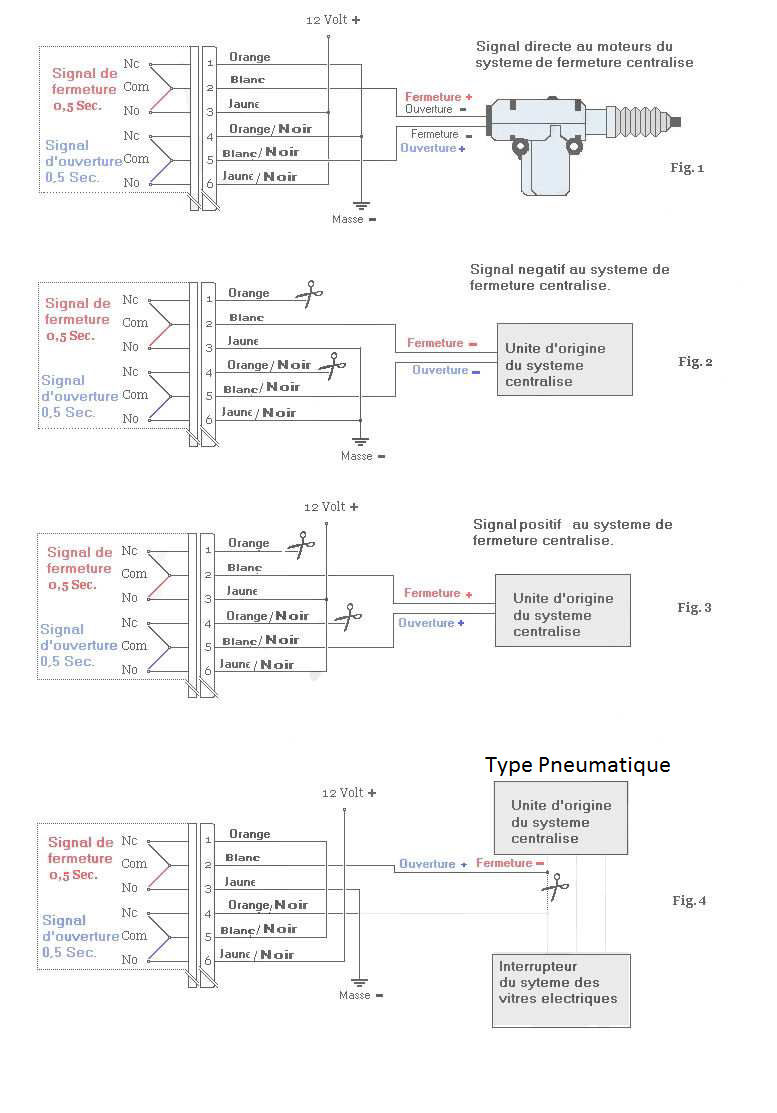

J'ai reçu également un schéma avec plusieurs solution de cablage :
- Déclenchement à impulsion négative
- Déclenchement à impulsion positive

Mais rien ne marche ...
Du coup, j'ai démonté toutes les serrures de ma 307 pour faire l'essais directement sur le moteur.
Mais aucune réaction sur les 4 moteurs ...

La question est : Comment fonctionne les moteurs de serrure 307 ?

Si on prend les serrures des portes arrières il y'a 4 fil :
- Deux fils pour le contacteur porte ouverte/ porte fermé
- Deux fils pour le moteur

J'ai dans un premier temps essayé le premier câblage de l'image ci-dessous ... mais rien ...


Un mécano m'a dit également d'alimenter le moteur avec la batterie en mettant sur une phase une lampe H7 par sécurité pour rien grillé .. Mais pareil rien du tout sur les 4 moteurs ...

Pour j'ai fait les test avec une batterie de moto, mais l'ampérage est largement suffisant. ca devrait marcher ...

Quelqu'un pourrait m'aider ?
Revenir en haut
Publicité







Posté le: Ven 23 Mar 2018 - 20:30
Sujet du message: Publicité

PublicitéSupprimer les publicités ?
Revenir en haut
nenette58


<b><u><!--01--><font color=F30B35>Administrateur</b></font></u>

Hors ligne


Inscrit le: 05 Juil 2015
Messages: 45 457
Passionné (e): Féminin
Mon prénom: Anonymouse
Âge: 0
Avertisseur de zones de danger: Inforad Ci

Posté le: Sam 24 Mar 2018 - 10:05
Sujet du message: Boitier de Centralisation 307
Répondre en citant

Bonjour Justin,

Sur les 306, le système de centralisation était différent selon le n° de série, peut-être est-ce pareil sur les 307 ?!

Le mieux serait d'aller voir un électricien auto Wink




(\__/)
(='.'=)
(")_(")

“A force de limiter la vitesse, il n'y aura bientôt plus aucun pare-brise disponible pour le suicide des moustiques dépressifs.” Patrick Sébastien
Revenir en haut
justind1989


<font color=C7D925><u>Gentleman Driver</u></font>

Hors ligne


Inscrit le: 11 Avr 2014
Messages: 55
Passionné (e): Masculin
Mon prénom: justin
Véhicule actuel: 307 HDI 2L 90CV
Niveau mécanique:
Localisation: lille
Mes permis: A
Âge: 24

Posté le: Lun 9 Juil 2018 - 21:02
Sujet du message: Boitier de Centralisation 307
Répondre en citant

Salut à tous,
Voilà ma voiture est réparé !
Je voulais tout de même l'annoncer pour que les personnes qui rencontre le même problème puisse le résoudre Hiiiiii :)

Pour ma part je n'y croyais pas mais c'est les charbons des moteurs de centralisation qui ont cramé.
Effectivement, ça parait improbable mais quand on y réfléchit c'est possible !
Quand vous faites un cycle ouverture/fermeture vous sollicitez les quartes serrures. L'usure des charbons des 4 moteurs est donc identique.
Et quand on arrive a moins de 0.5 mm de charbon, ils finissent par cramer (fondre).
J'ai démoulé mes 4 serrures à la dremelle et ils étaient tout les 4 cramé.

J'ai donc racheté 4 serrures et tout re fonctionne.

Ensuite, si on vous dit que les serrures sont multiplexé c'est totalement faux !
Le multiplexage se fait au niveau du calculateur pour diminuer le nombre de fils. Les serrures c'est de l’électronique classique. Suffit d'alimenter le moteur de la serrure en 12 volts ou -12 volts pour ouvrir et fermer et le tour est joué ! on entend le clac clac . Cependant il faut y aller par impulsion au risque de forcer le moteur et le cramé. Le calculateur émet des impulsions 12 volts de autant de milli-secondes pour ne pas cramé le moteur.

Les boîtiers de centralisation ne sont la que pour remplacer l’électronique du calculateur quand celui là est défectueux.
Revenir en haut
jacky21


<b><u><!--01--><font color=F30B35>Administrateur</b></font></u>

Hors ligne


Inscrit le: 15 Nov 2010
Messages: 21 970
Passionné (e): Masculin
Mon prénom: Jacky
Localisation: Dijon
Âge: 62
Avertisseur de zones de danger: Appli Radars mobiles mobiles

Posté le: Lun 9 Juil 2018 - 21:49
Sujet du message: Boitier de Centralisation 307
Répondre en citant

effectivement  c est sympa de venir nous tenir au courant de la suite et surtout de la solution trouvée  Okay




<a href="https://servimg.com/view/18984787/76" target="_blank"><img src="https://i62.servimg.com/u/f62/18/98/47/87/th/garage12.jpg" border="0" alt=""></a>
<a href="https://servimg.com/view/18984787/75" target="_blank"><img src="https://i62.servimg.com/u/f62/18/98/47/87/th/26230010.jpg" border="0" alt=""></a>
Revenir en haut
nenette58


<b><u><!--01--><font color=F30B35>Administrateur</b></font></u>

Hors ligne


Inscrit le: 05 Juil 2015
Messages: 45 457
Passionné (e): Féminin
Mon prénom: Anonymouse
Âge: 0
Avertisseur de zones de danger: Inforad Ci

Posté le: Mar 10 Juil 2018 - 08:31
Sujet du message: Boitier de Centralisation 307
Répondre en citant

Merci pour ce retour très utile Okay




(\__/)
(='.'=)
(")_(")

“A force de limiter la vitesse, il n'y aura bientôt plus aucun pare-brise disponible pour le suicide des moustiques dépressifs.” Patrick Sébastien
Revenir en haut
jacky21


<b><u><!--01--><font color=F30B35>Administrateur</b></font></u>

Hors ligne


Inscrit le: 15 Nov 2010
Messages: 21 970
Passionné (e): Masculin
Mon prénom: Jacky
Localisation: Dijon
Âge: 62
Avertisseur de zones de danger: Appli Radars mobiles mobiles

Posté le: Mar 10 Juil 2018 - 09:07
Sujet du message: Boitier de Centralisation 307
Répondre en citant

effectivement concernant le multiplexage
comme tu  l indiques   il parait évident qu il subsiste un câble spécifique pour chaque porte


après on pourrait aussi imaginer un seul câble pour les serrures,  les glaces voir les rétros


(bon, mais..  mes connaissances et compétences sont plus que limitées en électricité et électronique automobile)
